Плоскі нагрівачі: порівняння характеристик

23 червня 2021

Тэны плоского типа востребованы  на производственных участках, где выполняется  литьё, экструдирование, формование продукции из пластмассы (объёмные изделия, полоски, листы), в сушильных печах и т.д.

Плоский нагрівач	Метал/міканіт			Метал/кераміка	Алюміній		Міканіт
Марки	ЕНПлМ			ЕНПлК	ЕНПллА		ЕНПлМк
Довжина, мм	Довжина 40 - 1000			Довжина 120-1200	Довжина 40 – 500		Довжина 40 – 1000
Ширина, мм	Ширина 20 – 1000			Ширина 50 – 400	Ширина 25 - 1000		Ширина 20 - 1000
Товщина, мм	3-4			12	12-14		3-4
Питома потужність, Вт/см2	4			9	2		4
Напруга, В	12 - 400			12 - 400	12 - 400		12 - 400
Найвища робоча температура, оС	350			500	400		400
Струмопровідний елемент	Стрічка резистивна			Дріт резистивна	Тен електричний		Стрічка резистивна
Наявність термопари	так			так	опціонально		так



У найменування «плоскі» входять пластинчасті Тени, які встановлюються на ділянки устаткування з рівною поверхнею. Нагрівачі зручні тим, що в них на замовлення виготовляємо отвори, використовуємо різні види фіксації. Якщо деталь об'ємна і потрібно відразу підвищувати температуру в декількох площинах, рекомендуємо використовувати Г-і П-подібні аналоги.

Презентуємо 4 типи нагрівачів, що відносяться до вищевказаної групи.

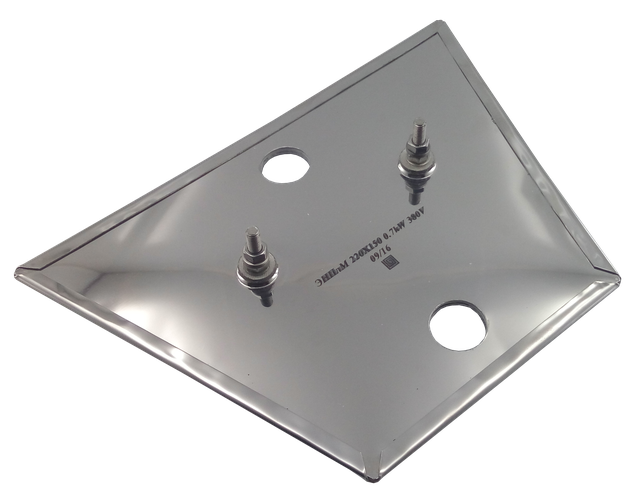

Сталевий плоский ТЕН з ізоляцією з міканіту

Металева стрічка обгорнута по основі, а ізоляційні характеристики забезпечують листи міканіти. Допускається установка термопари, виготовлення отворів для кріплення. Максимальні розміри в площині 1 х 1 м при товщині до 4 мм. Установка аналогічна кільцевих Тенам, обов'язково використання термопасти. Температурний показник серед всіх плоских нагрівачів мінімальний (не більше + 350˚С).

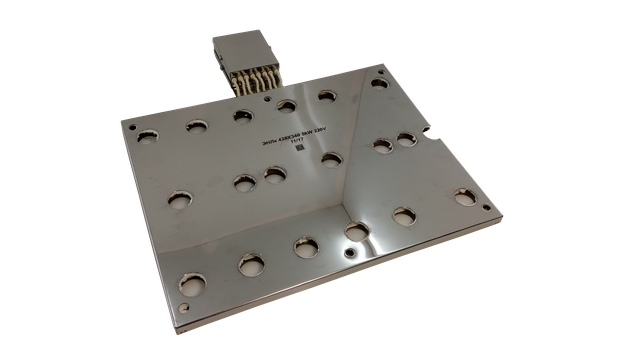

ТЕН плоского типу з ізоляцією з термостійкої кераміки

Ніхромовий спіраль поміщається на керамічному діелектрику, все захищено металевим корпусом. Вбудовується термопара, дозволено готувати потрібні отвори. Перевага цих нагрівачів полягає в температурній стійкості, яку не здатні забезпечити міканітовие конструкції (t> 400˚C). Дуже акуратно застосовують Тени для розплавлення пластикових мас, які можуть випадково потрапити на струмопровідну зону. Довжину виробів вибирають до 1,2 м, товщина збільшується до 12 мм.

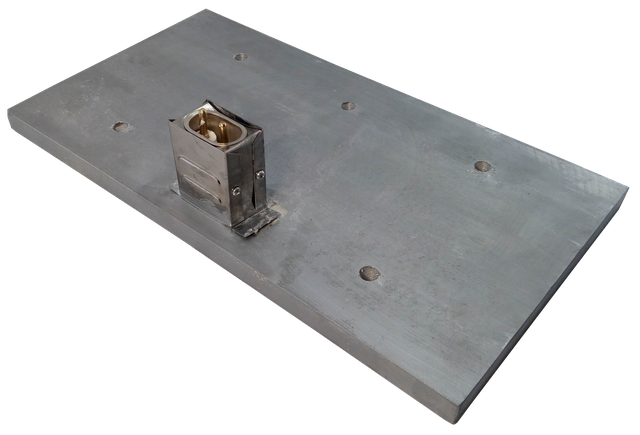

Нагрівач з алюмінію

Відмінність від попередніх ТЕНів - в створенні для кожного замовленого елементу окремій прес-форми, в яку закладаються нагрівальні складові, трубки охолодження. Вони наділяються в алюмінієвий кожух шляхом заливання рідким металом. Герметичне виріб, вироблене литим способом, прослужить тривалий час. Воно має в 3 рази більшу товщину, ніж міканітовие конструкції. Виробляємо плоскі, Г- і П-подібні Тени. Допускається замовлення виробів з наскрізними отворами в зазначених місцях. Довжина не перевищує 0,5 м, зате ширина досягає 1м.

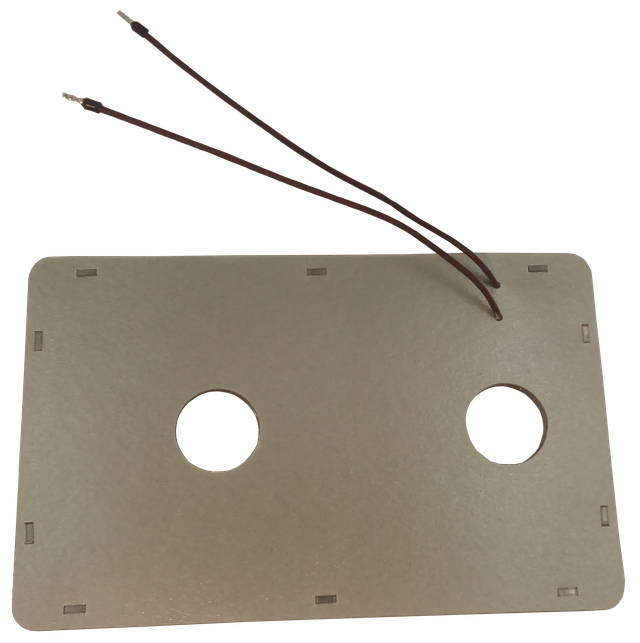

Нагрівач з міканіта

Слюдяні Тени виробляємо поетапним пресуванням, в середній частині вироби захований резистивний елемент, який щільно намотується навколо підстави. Принцип сендвіча дозволяє наростити потрібну товщину і добре закрити сприймає ток матеріал.

Міканітовий нагрівач не відрізняється міцністю, внаслідок чого потрібно обережного поводження при установці. Фіксується він за допомогою притискної пластини, може бути за бажанням замовника зодягнений в металеву обкладку. Форма таким ТЕНів обов'язково плоска і на них не можна вирізати великі отвори. Довжина і ширина обмежуються 1м, а товщина - не перевищує 4 мм.

Компанія «Интмакс» приймає заявки на виробництво плоских нагрівачів відповідно до розмірів і характеристикам, зазначеним в таблиці.

•
•
